PEMBUKUAN DAN KIRAAN ASAS ARAS TERLARAS

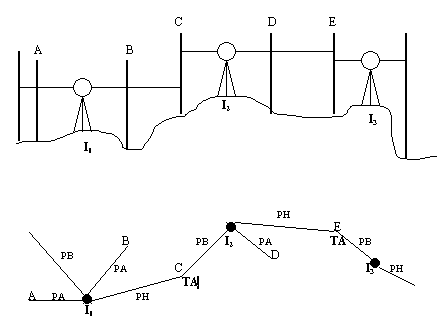

GAMBARAJAH






Kaedah Naik Turun



 Kaedah Ketinggian Kolimatan

PB

PA

 PH

NAIK

TURUN

 ARAS LARAS JARAK CATATAN
2.191         49.870   BAS 1
  2.505     0.314 49.556   A
  2.325   0.180   49.736   B
3.019   1.496 0.829   50.565   C (TA)
  2.513   0.506   51.071   D
1.752   2.811   0.298 50.773   E (TA)
    3.824   2.072 48.701   BAS 2

6.962     8.131 1.515   2.684   49.870
      6.962     1.515   48.701
    +1.169   +1.169 +1.169



Langkah penurunan data bagi kaedah ini adalah seperti berikut:



1.  Nilai-nilai naik turun bagi tiap-tiap titik diperlukan.
   Bacaan kedua ditolak dengan bacaan sebelumnya.

2.  Nilai naik turun bagi titik pertama, A.

 PB = 2.191m telah direkodkan di BAS1 dan PA = 2.505m
                                                                      di A.

         Beza ketinggian ialah ( 2.191 -  2.505 ) = - 0.314

  * Tanda negatif menunjukkan turun dan nilai ini
     dimasukkan dalam ruangan TURUN baris 2 jadual di atas.

 3.  Aras laras bagi titik A ialah;

        Aras laras A  =  Aras laras BAS1 - nilai TURUN titik A

                             =  49.870 - 0.314

                             =  49.556 m

   *Masukkan 49.556m di dalam ruangan ARAS LARAS baris 2
    jadual di atas.

 4. Langkah di atas diulang dan beza ketinggian  daripada
     A ke B di berikan oleh;

       ( PA = 2.505  di A)  - ( PA = 2.385 di B)  =  + 0.180m.

       *Tanda positif menunjukkan  naik dan nilai ini
        dimasukkan dalam ruangan NAIK baris 3 jadual di atas.
5.  Aras laras bagi titik B ialah;

        Aras laras B = Aras laras A + nilai NAIK titik B

                           = 49.556 + 0.180

                           = 49.736m

  * Masukkan 49.736m di dalam ruangan ARAS LARAS baris 3
    jadual di atas.

 6.  Pengiraan nilai naik turun bagi TA, C ( Titik alih ).
      Di TA, PH ditolak daripada  PA atau PB  dalam garisan
      teratas.PB dalam segarisan dengan PH  kini digunakan
      untuk meneruskan  pengiraan dengan PA atau PH dalam
      garisan di bawahnya.

   7.  Langkah di atas diulangi bagi mendapatkan nilai aras
       laras bagi titik-titik seterusnya.

        Setelah ruangan ARAS LARAS  dalam jadual
        diselesaikan, semakan bolehlah dilakukan ke atas
        data ini.
















SEMAKAN

å( RH) - å (RB)  =  å (TURUN) - å (NAIK)  =   AL       -      AL
                                                              MULA       AKHIR

8.131 - 6.692  =  2.684  -  1.515  =  49.870  -  48.701  =  1.169

**Adalah menjadi perkara biasa memasukkan jumlah ini di akhir setiap ruang berkaitan dalam jadual ukur aras.( rujuk jadual di atas )




PB PA PH ASK ARAS LARAS JARAK CATATAN
2.191      52.061 49.870   BAS 1
  2.505     49.556   A
  2.325     49.736   B
3.019   1.496 53.584 50.565   C (TA)
  2.513     51.071   D
1.752   2.811 52.525    50.773   E (TA)
    3.824   48.701   BAS 2

6.962     8.131     49.870
      6.692     48.701
    +1.169   +1.169




Langkah penurunan data bagi kaedah ini adalah seperti berikut:

  1. Aras satah kolimatan bagi kedudukan alat pertama.

    Aras satah kolimatan, ASK =  Aras  Laras diketahui +
                                             bacaan staf

                                              =  49.870 + 2.191

                                              =  52.061 m

      * Masukkan 52.061m di dalam ruangan ASK baris 1
        jadual di atas.

   2.  Laraskan aras A, B dan C (kedudukan alat masih
        kedudukan satu)

       Aras laras, AL  =  Aras satah kolimatan, ASK -  Bacaan
                                                                      staf pada
                                                                 titik tersebut

       AL  'A'              = 52.061 - 2.505  =  49.556
       AL  'B'              = 52.061 - 2.325  =  49.736
       AL  'C'              = 52.061 - 1.496  =  50.565

      * Masukkan aras laras tersebut dalam ruangan AL baris
        2, 3 dan  4 dalam jadual

   3.  Aras satah kolimatan bagi kedudukan alat kedua.

       Aras satah kolimatan, ASK     =  Aras laras titik
                                                    diketahui +
                                                    Bacaan staf
                                                 =   50.565 + 3.01
                                                 =   53.584 m

   4. Aras laras D dan E ( kedudukan alat kedua )

       Aras laras, AL =  Aras satah kolimatan, ASK -  Bacaan
                                                                      staf pada
                                                                 titik tersebut

       AL 'D'               =  53.584 - 2.513  =  51.071
       AL 'E'               =  53.584 - 2.811  =  50.773

       * Masukkan aras laras tersebut dalam ruangan AL baris
         5 dan 6 dalam jadual

  5. Aras satah kolimatan bagi kedudukan alat ketiga..

       Aras satah kolimatan, ASK     =  Aras laras titik
                                                      diketahui +
                                                     Bacaan staf

                                                     =  50.773 + 1.752
                                                     =  52.525

   6. Aras laras titik BAS 2

       Aras laras, AL   =  Aras satah kolimatan, ASK -  Bacaan
                                                                      staf pada
                                                                 titik tersebut

       AL ' BAS 2'       =  52.525 - 3.824
                            =  48.701 m.

      * Masukkan aras laras tersebut dalam ruangan AL baris 7
         dalam jadual







SEMAKAN

  å( RH) - å (RB)   =     AL       -      AL
                                     MULA       AKHIR

     8.131  -  6.692   =   49.870   -   48.701

** Rujuk jadual di atas
