KONTUR SECARA TAK LANGSUNG


 Untuk menghasilkan kontur, terdapat tiga cara berbeza yang boleh digunakan, iaitu:

Kaedah  Sistem Grid
Kaedah Keratan Lintang
Kaedah Dari Aras Selerak


Namun begitu, di sini hanya 2 kaedah diterangkan iaitu Kaedah/Sistem Grid dan Kaedah Muka Keratan Lintang.



Kaedah / Sistem Grid



Kaedah ini merupakan kaedah yang paling digemari untuk membuat kontur kerana kaedah ini senang untuk difahami.

Kaedah ini sesuai untuk kawasan ukur yang bertanah pamah dan terbuka.

Menggunakan kaedah ini, satu pemidang grid yang mempunyai saiz yang bersesuaian dipasang di atas kawasan ukur yang terlibat.

Saiz bagi grid segiempat sama ini bergantung kepada ketepatan yang diperlukan.

Untuk kerja-kerja umum, grid segiempat yang bersaiz 10m biasanya adalah memadai.

Pemidang grid ini perlulah diikat kepada garisan ukur utama, iaitu garisan asas, bagi mewujudkan satu kawalan ufuk.

Aras untuk setiap titik persilangan akan ditentukan dan kemudian garis-garis kontur di antara titik-titik persilangan ini di tentuantarakan.

Pemidang grid ini dapat disediakan di atas permukaan bumi dalam 2 cara, iaitu:

Cara 1

Cara 2



Cara 1

Cara ini dianggap memuaskan dari segi teori sahaja, tetapi kurang sesuai untuk diusahakan kerana terlalu banyak bilangan pancang jajar yang diperlukan untuk membentuk seluruh pemidang grid ini.

  1. Katakanlah sela grid yang bernilai 10m ditandakan dengan piket di sepanjang salah satu garisan ukur yang disediakan untuk mengukur kawasan ini.
    Biasanya, garisan ukur ini merupakan garisan ukur yang terpanjang, iaitu garisan asas.

  2. Di setiap hujung grid akan dibentukkan satu garisan pugak terhadap garisan asas ini dan sela grid ini juga dipasangkan dengan piket di sepanjang setiap garisan ini.

  3. Sekiranya suatu binaan garisan-garisan berpalang juga disediakan pada bahagian tengah pemidang grid, ini akan memudahkan lagi kerja membentuk pemidang grid ini.

  4. Selepas itu, setiap titik akan dapat ditentukan dengan membuat jajaran dari dua titik yang bersudut tepat terhadap satu sama lain.



Cara 2

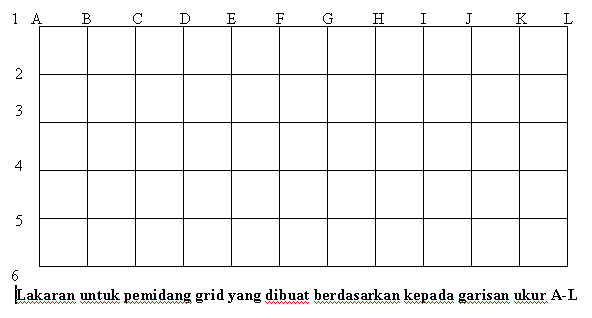

Rajah 1

Cara ini merupakan cara yang lebih sesuai untuk dilakukan bagi membentuk satu pemidang grid di atas permukaan bumi.

Piket dipasang di atas garisan asas AL dengan sela grid 10m.
Kemudian garisan-garisan pugak A1A6 dan L1L6 yang jaraknya katakanlah 50m, masing-masingnya akan ditentukan di atas permukaan bumi.

Garisan yang menyambungkan titik A6 dan L6 juga akan ditandakan dengan piket seperti awalnya.

Dengan memasang pita di sepanjang garisan A1A6, staff dapat ditempatkan pada setiap 10m berpandukan kepada pita yang telah membentuk satu garisan yang lurus.

Proses yang sama ini juga diulang untuk garisan B1B6 dan seterusnya.

Kedudukan staf didirikan akan dicatatkan dalam ruang buku catatan buku kerja luar bagi setiap kalinya, misalnya B2, D3 dan sebagainya.

Satu lakaran yang menunjukkan susunan pemidang grid, termasuklah huruf-huruf rujukan dan nombor juga kan dicatatkan dalam buku kerja luar bagi menunjukkan perkaitan terhadap garisan ukur yang asal.
Tujuannya supaya rangkaian grid dan di plot dengan senang dan tiada kekeliruan.

Setelah kerja menghitung untuk aras laras bagi setiap titik persilangan telah siap disediakan,  maka aras laras yang berkenaan ini masing-masing akan dicatatkan pada persilangan grid yang berkenaan.

Ini adalah untuk kerja menentuantarakan garis-garis kontur.

(Sila rujuk Rajah 1 di atas)



Kaedah Muka Keratan Lintang



Cara ini adalah sesuai dilakukan untuk sesuatu kawasan yang memanjang,misalnya kawasan untuk rancangan jalan-jalan raya, talian paip, landasan keretapi dan sebagainya.

Semasa melakukan kerja mengukur muka keratan memanjang, muka keratan lintang juga dapat dibentuk secara bersudut tepat terhadap garisan rentas pada suatu sela yang teratur bagi meliputi seluruh kawasannya.

Cerapan-cerapan ini boleh dilakukan dengan menggunakan alat aras atau teodolit.

Arah dari muka keratan lintang yang tidak membuat sudut tepat dengan garisan terabas akan diukur bearingnya dengan menggunakan kompas.

Setelah itu, staff akan dipasang pada titik-titik yang mempunyai sela-sela tertentu di sepanjang garisan muka keratan lintang.

Kedudukan-kedudukan staf ini pula akan diplot di dalam pelan di sepanjang kedudukan garisan muka keratan lintang berkenaan. Aras laras bagi setiap titik juga di catatkan untuk proses tentuantara bagi menentukan garis-garis kontur yang akan diperlukan nanti.

(Sila rujuk rajah 2 di bawah)



                                                                        Rajah 2
