CARA MENDIRIKAN STAF

Staf boleh didirikan samada secara pugak atau condong iaitu normal terhadap garis pandangan daripada alat.

        Hitungan jarak mendatar dan jarak pugak:

        Daripada formula asas jarak,     D    =    Ks +  C

        Berdasarkan rajah 1 di bawah, persilangan staf yang sepatutnya ialah pada AB.

        AB    =    s kos q

        oleh itu;     D     =    Ks  kos  q    +    C

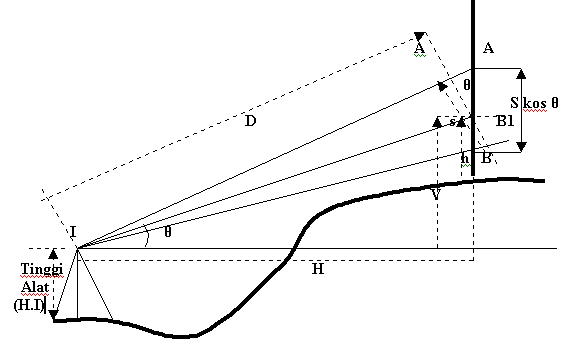

   Rajah 1

        Jarak  Mendatar

        H    =    D kos q

        jadi;

        H    =    Ks   kos q     +    C kos q

       Jarak Pugak

        V    =    D sin q

              =     Ks  kos q  sin q    +    C sin  q

        diketahui;

        kos q sin q     =    1/2 sin 2q

        jadi;

        V    =    1/2 Ks sin 2q    +     C sin q

        Bagi alat-alat yang pemalar 'additive'nya sifar (0), maka:

        H    =    Ks kos q

        V    =    1/2 Ks sin 2q

        Penentuan Beza Tinggi

        Beza tinggi    =     H.I    +    V    -     h

                    H.I   =    tinggi alat (sentiasa bernilai positif)

                    V      =    komponen pugak ( bernilai positif bila sudut dongak dan negatif bila sudut                                     tunduk)

                    h       =    bacaan stadia tengah (sentiasa bernilai negatif)

        Penentuan Aras

        Jika diketahui aras laras kedudukan alat, maka aras laras stesen-stesen staf dapat dihitung dengan  menggunakan formula  seperti di bawah.

        R.Ls   =    R.La     +    H.I    +    V     -    h

        R.Ls   =    aras laras stesen staf

        R.La   =    aras laras kedudukan alat

        H.i     =     tinggi alat

        V       =    jarak pugak

        h       =    jarak stadia tengah

     MENDIRIKAN STAF SECARA CONDONG

    Dengan cara ini, staf didirikan bersudut tepat terhadap garisan pandangan daripada alat.

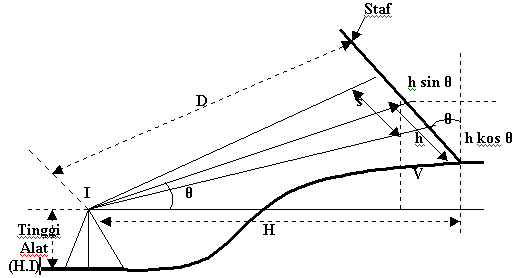

                               Rajah 2

        Bagaimanapun, cara ini jarang digunakan kerana sukar untuk menentukan staf tersebut normal         terhadap garis pandangan  dari alat.

        Jarak Mendatar (H)

        H    =    ( Ks   +  C )  kos q     +     h sin q

       Jarak Pugak (V)

       V     =    ( Ks   +  C ) sin q

       Bagi alat-alat di mana pemalar tetapnya ( additive constant ) 0 dan nilai sudut pugaknya   ( q )        kurang daripada 10°, formula tersebut boleh diringkaskan, iaitu:

       H     =    Ks kos q

       V     =    Ks sin  q

       Beza Tinggi

       Beza tinggi = H.I    +     V    +    h kos q
